步進電機的結構和原理
步進電機是一種專門用于位置和速度精確控制的特種電機。步進電機的最大特點是其數字性，對于微電腦發過來的每一個脈沖信號，步進電機在其驅動器的推動下運轉一個固定角度（簡稱一步），如下圖所示。如接收到一串脈沖步進電機將連續運轉一段相應距離。同時您可通過控制脈沖頻率，直接對電機轉速進行控制。由于步進電機工作原理易學易用，成本低（相對于伺服）、電機和驅動器不易損壞，非常適合于微電腦和單片機控制，因此近年來在各行各業的控制設備中獲得了越來越廣泛的應用.本文將向用戶簡述步進電機的基本結構和工作原理，舉例說明步進電機驅動器的工作原理，直線步進電機的結構和工作原理。

 步進電機的種類和特點步進電機在構造上有三種主要類型：反應式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式(Hybrid Stepping,HS)。
反應式：
定子上有繞組、轉子由軟磁材料組成。結構簡單、成本低、步距角小，可達1.2、但動態性能差、效率低、發熱大，可靠性難保證。
永磁式：
永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機精度差，步矩角大。
混合式：
混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步矩角小，但結構復雜、成本相對較高。 按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占 97% 以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步矩角為1.8/步，配上半步驅動器后，步矩角減少為0.9;，配上細分驅動器后其步矩角可細分達256倍。由于摩擦力和制造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度和效果。
1. 基本結構：

2. 工作原理：簡單的講，步進電機驅動器根據外來的脈沖，通過其內部的邏輯電路控制步進電機的繞組按一定的次序正反通電，從而實現其運轉。以兩相1.8度，步進電機為例，
其主要分為4線（雙極性），6線（單極性）兩種方式：

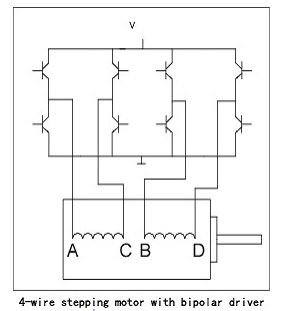

線（雙極性）電機，當其繞組的通電方向順序按照AC-BD-CA-DB 四個狀態周而復始進行變化，每變化一次，電機運轉一步,即1.8度。

 6線（單極性）電機，當其繞組的通電方向順序按照OA-OB-OC-OD 四個狀態周而復始進行變化，每變化一次，電機運轉一步,即1.8度。以上僅僅是一個原理性的介紹，實際的運行中會有很多復雜的情況產生，其相應的控制方式也有很多種，如果需要特殊的幫助，可以和上海運控公司聯系。步進電機的基本原理

   電機將電能轉換成機械能，步進電機將電脈沖轉換成特定的旋轉運動。每個脈沖所產生的運動是精確的，并可重復，這就是為什么步進電機在定位應用中如此有效的原因。

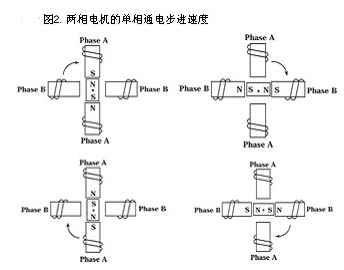

圖2顯示了一個兩相電機的典型的步進順序。在第1步中，兩相定子中的A相被通電，因異性相吸，其磁場將轉子固定在圖示位
置。當A相關閉、B相被通電時，轉子順時針旋轉90。在第3步中，B相關閉、A相被通電，但極性與第1步相反，這促使轉子再次旋轉90。在第4步中，A相關閉、B相通電，極性與第2步相反。重復該順序促使轉子按90;的步距角順時針旋轉。      圖2中顯示的步進順序稱為單相通電步進。更常用的步進方法是雙相通電，即電機的兩相一直通電。但是，一次只能轉換一相的極性，見圖3所示。兩相步進時，轉子與定子兩相之間的軸線處對直。由于兩相一直通電，本方法比單相通電步進多提供了41.1%的力矩，但輸入功率為2倍。

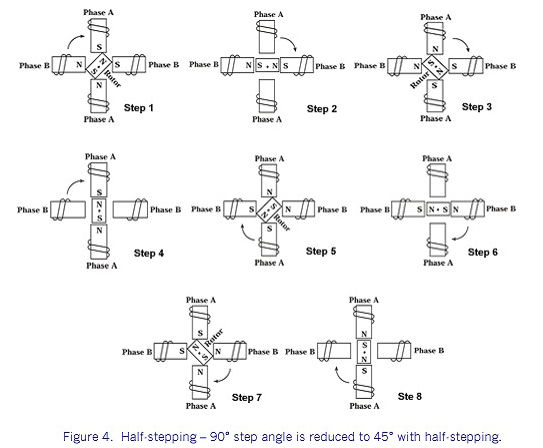

半步步進   電機也可以轉換相位之間插入一個關閉狀態而走半步。這將步進電機的整個步距角一分為二。例如，一個90的步進電機將每半步移動45，見圖4。但是，與兩相通電相比，半步進通常導致15%-30%的力矩?fù)p失（取決于步進速率）。在每交換半步的過程中，由于其中一個繞組沒有通電，所以作用在轉子上的電磁力要小，造成了力矩的凈損失。

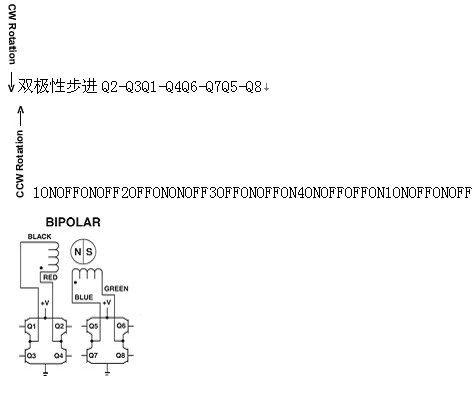

雙極性繞組  二相通電步進順利利用了一種雙極性線圈繞組的方法，每極只有一個繞組，通過改變繞組中的電流方向，從而改變相應極上的電磁極性，典型的兩相雙極驅動的輸出步驟在電器原理圖和下面圖5中的步進順序中有進一步闡述。

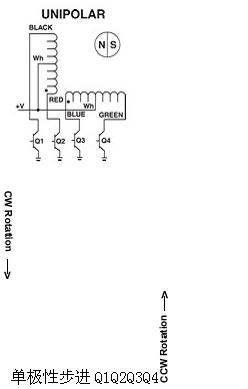

單極性繞組     另一常用繞組是單極性繞組，每個電極上饒有兩個繞組，當一個繞組通電時，產生被磁場，另一個繞組通電則產生南磁場，因為從驅動器到線圈的電流不會反向，所以可稱為單極性繞組。該方法下電機的步進順序見圖6所示。通過這種設計使得電子驅動器簡單化，但是與雙極性繞組相比，其力矩大約小30%，因為磁線圈僅被利用了一半。


 1ONOFFONOFF2OFFONONOFF3OFFONOFFON4ONOFFOFFON1ONOFFONOFF
精度     混合式式步進電機精確度達3-5%每步，且不累積。一個1.2度的步進電機每步的誤差會少于0.06度，而且不管走了多少步，這個誤差是不會累積的。
力矩一個特定的旋轉步進電機所產生的力矩是下述參數的函數• 步進速度
• 通過繞組的電流大小• 所使用的驅動器的類型

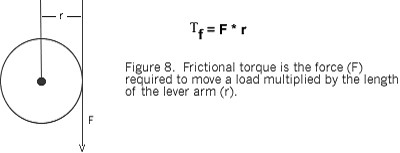

(直線電機所產生的力也取決于這些因素)力矩是摩擦力矩(Tf)和慣性力矩(Ti)之和摩擦力矩（oz-in或g-cm）為要求移動一個載荷的力（單位為oz或g）乘以用于驅動載荷的力臂長度（單位為in或cm）(見圖8所示)。

慣性力矩(Ti)是用于加速負載（單位為：g-cm2）而需要的力矩其中:
I=轉動慣量，單位: g-cm2w=步進速率，單位：步數/秒
t=時間，單位：秒
θ=步距角度，單位：度

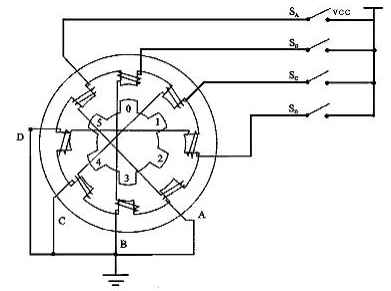

常數：93.73 應該注意到的是，當電機的步進頻率增加時，電機的反向電動勢（EMF）也增加，限制了電流的增大，并導致可使用的輸出力矩的減少。   步進電機驅動器的工作原理步進電機在控制系統中具有廣泛的應用。它可以把脈沖信號轉換成角位移，并且可用作電磁制動輪、電磁差分器、或角位移發生器等。 　　有時從一些舊設備上拆下的步進電機(這種電機一般沒有損壞)要改作它用，一般需自己設計驅動器。本文介紹的就是為從一日本產舊式打印機上拆下的步進電機而設計的驅動器。本文先介紹該步進電機的工作原理，然后介紹了其驅動器的軟、硬件設計�！　�1. 步進電機的工作原理　　該步進電機為一四相步進電機，采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。圖1是該四相反應式步進電機工作原理示意圖�！　D1 四相步進電機步進示意圖　　

開始時，開關SB接通電源，SA、SC、SD斷開，B相磁極和轉子0、3號齒對齊，同時，轉子的1、4號齒就和C、D相繞組磁極產生錯齒，2、5號齒就和D、A相繞組磁極產生錯齒�！　‘�(dāng)開關SC接通電源，SB、SA、SD斷開時，由于C相繞組的磁力線和1、4號齒之間磁力線的作用，使轉子轉動，1、4號齒和C相繞組的磁極對齊。而0、3號齒和A、B相繞組產生錯齒，2、5號齒就和A、D相繞組磁極

產生錯齒。依次類推，A、B、C、D四相繞組輪流供電，則轉子會沿著A、B、C、D方向轉動。 　　四相步進電機按照通電順序的不同，可分為單四拍、雙四拍、八拍三種工作方式。單四拍與雙四拍的步距角相等，但單四拍的轉動力矩小。八拍工作方式的步距角是單四拍與雙四拍的一半，因此，八拍工作方式既可以保持較高的轉動力矩又可以提高控制精度。
