90防水系列 | |||
 |
|||
|
基本參數(General specifications)：
步距角(step Angle)-------------- 1.8°/0.9°/1.2°/0.6°/0.72°/0.36°(整步full/半步half）
步距角精度(Step Accuracy)---------------------------------------±5%(整步full,空載no load)
溫升(Temperature Rise)------------------------------85K最大Max(rated current, 2 phases on).
環境溫度(Ambient Temperature Range)------------------------------------------- -20℃~+50℃
絕緣電阻(Insulation Resistance)----------------------------------------- 100MΩ Min. 500VDC
絕緣介電強度（Dielectric Strength）-------------------------------1000VAC 50Hz 1mA 1 Minute
絕緣等級(Insulation Class)---------------------------------------------------F級 (155Class)
徑向跳動(Shaft Radial Play)------------------------------------------- 0.02mm Max(300N Load)
軸向變形(Shaft Axial Play)------------------------------------------- 0.08 mm Max.(60N Load)
最大徑向力(Max. radial force)-------------------------------------220N(20mm from the flange)
最大軸向力(Max. axial force) -----------------------------------------------------------60N
旋轉方向(Rotation)------------------------------------------------ CW(See From Front Flange)
主要參數(Electrical Specifications)：
|
型 號 |
防水等級 |
相數 |
保持轉矩 |
電壓 |
電流 |
電阻 |
電感 |
轉動慣量 |
重量 |
|
57BYGH250E |
IP65 |
2 |
0.9 |
24~48 |
2 |
2.32 |
37.5 |
0.26 |
0.9 |
|
86BYGH450A-02M |
IP65 |
2 |
2.6 |
80~325 |
3 |
1.2 |
4.0 |
1.0 |
2.1 |
|
86BYGH450B-02M |
IP65 |
2 |
5.2 |
80~325 |
3 |
1.8 |
7.5 |
2.7 |
3.3 |
|
86BYGH450C-02M |
IP65 |
2 |
7.8 |
80~325 |
4 |
1.7 |
7.0 |
4.0 |
4.0 |
|
110STH115-6004B |
IP65 |
2 |
12 |
80~325 |
6 |
0.455 |
6.1 |
6.8 |
6 |
|
110STH150-6004F |
IP65 |
2 |
20 |
80~325 |
6 |
1.0 |
17 |
10.9 |
8.4 |
*以上為代表性產品，可訂購防水等級IP68、雙軸伸、高低溫等

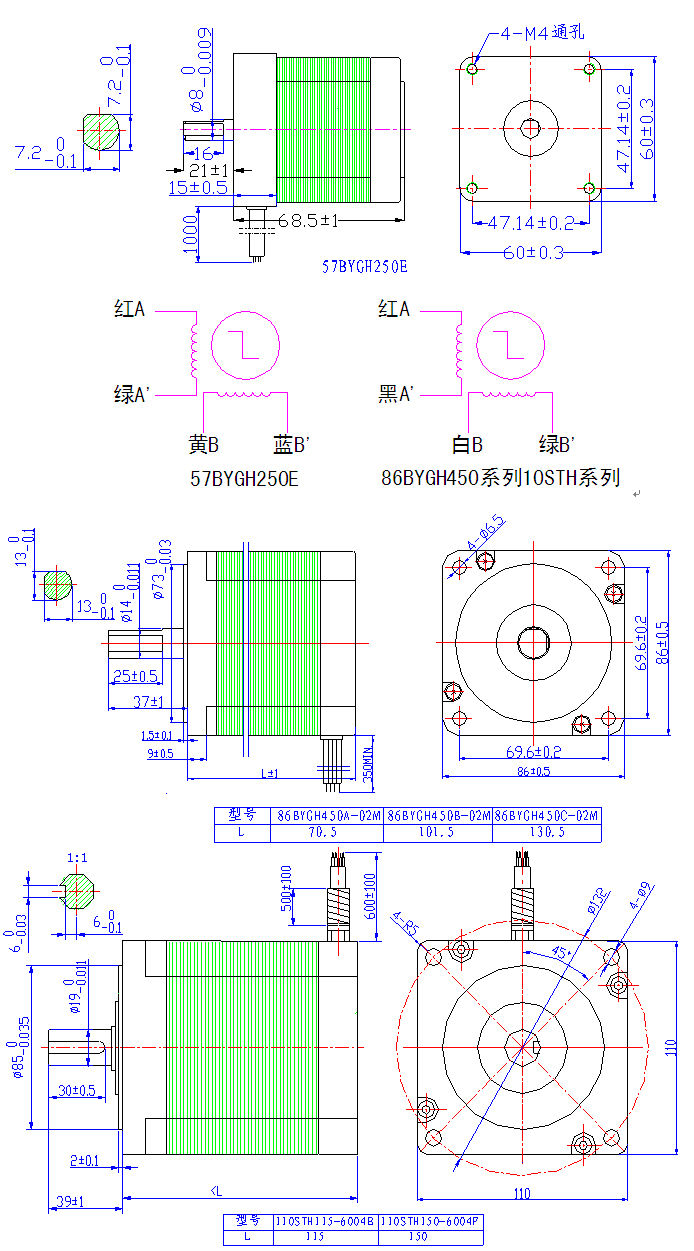

外形圖 (Dimensions）：
運行矩頻特性(Pull-out Torque-pulse curve):
|
型 號 |
驅動器電壓 |
運行矩頻特性（N.m/rps） |
|
57BYGH250E |
36VDC |
0.7/1 0.7/2 0.7/4 0.5/5 0.3/8 0.15/10 0.1/15 |
|
86BYGH450A-02M |
70VDC |
2.1/1 1.9/2 1.5/4 1.1/6 0.8/8 0.6/10 0.2/15 |
|
86BYGH450B-02M |
70VDC |
4.0/1 3.7/2 2.8/4 2.2/6 1.6/8 1.2/10 0.5/15 |
|
86BYGH450C-02M |
70VDC |
6.2/1 6.0/2 5/4 3.8/6 2.6/8 2.0/10 0.6/15 |
|
110STH115-6004B |
150VDC |
9.5/1 9/3 8/5 7.5/7 7/10 4/15 3/20 |
|
110STH150-6004F |
150VDC |
16/1 14/2 10/5 7/7 6.5/10 3.5/15 2.5/20 |
