24CF系列 高轉矩低振動 | |||
 |
|||
|
混合步進伺服電機 24CF 系列 高轉矩低振動
基本參數：
步距角 ------------------------------------------------------------------------------------------------------------- 1.8° (整步)
步距角精度 -----------------------------------------------------------------------------------------------±5%(整步，空載)
電阻精度 -----------------------------------------------------------------------------------------------------------------±10%
電感精度 ----------------------------------------------------------------------------------------------------------------±20%
溫升 ------------------------------------------------------------------------------------80℃ Max (額定電流, 2相通電時)
環境溫度 ---------------------------------------------------------------------------------------------------- -20℃∽+
絕緣電阻 ------------------------------------------------------------------------------------------
絕緣介電強度 -------------------------------------------------------------------------------500VAC 50Hz 1mA 1分鐘
絕緣等級----------------------------------------------------------------------------------------------------------------- B 級
主要參數:
|
型號 |
L 機身長度 (mm) |
保持轉矩 (N.m) Min. |
額定電壓 DC(V) |
額定 電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
轉動 慣量 (kg.cm²) |
電機重量 (kg) |
|
1000 線編碼器 |
||||||||
|
24CF8650-1000 |
107 |
3.0 |
24-48 |
5 |
0.4 |
2.0 |
0.69 |
1.5 |
*以上所列產品為基本型，可定制特殊要求的產品

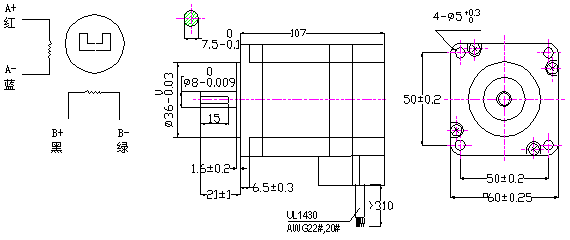

接線圖： 外形圖：
編碼器:
|
顏色 |
紅 |
黑 |
橙 |
橙/黑 |
藍 |
藍/黑 |
|
定義 |
+5VDC |
0V |
A+ |
A- |
B+ |
B- |

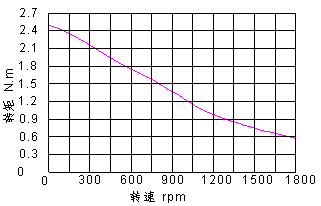

運行矩頻特性：
