57BYG系列 | |||
 |
|||
|
基本參數(General Specifications)：
步距角（Step Angle）--------------------------------------- 1.8°/0.9°(full step/ half step)
步距角精度(Step Angle Accuracy)------------------------------------±5%(full step, no load)
電阻精度（Resistance Accuracy）------------------------------------------------------±10%
電感精度(Inductance Accuracy) ------------------------------------------------------±20%
溫升(Temperature Rise)---------------------------------80℃ Max(rated current, 2 phases on)
環境溫度(Ambient Temperature Range)---------------------------------------- -20℃∽+50℃
絕緣電阻(Insulation Resistance)-------------------------------------- 100MΩ Min. 500VDC
絕緣介電強度（Dielectric Strength）----------------------------- 500VAC 50Hz 1mA 1 Minute
絕緣等級(Insulation Class)-------------------------------------------------- B級(130℃級)
軸向變形(Shaft Axial Play)-------------------------------------------0.08mm Max(450g Load)
徑向跳動 (Shaft Radial Play)-----------------------------------------0.02mm Max(450g Load)
最大徑向力(Max. radial force) -------------------------------- 75N (20mm from the flange)
最大軸向力(Max. axial force) ------------------------------------------------------- 15N
旋轉方向(Rotation)--------------------------------------------- CW(See From Front Flange)
主要參數(Electrical Specifications)：
|
型 號 |
相數 |
保持轉距 |
電壓 |
電流 |
電阻 |
電感 |
轉動慣量 |
定位力矩 |
重量 |
接線圖 |
|
57BYG007 |
4 |
29.4 |
12 |
0.38 |
32 |
30 |
60 |
3.33 |
0.45 |
a |
|
57BYG007-4 |
4 |
34.3 |
12 |
0.38 |
32 |
30 |
118 |
5.88 |
0.6 |
a |
|
57BYG008 |
4 |
49 |
4 |
1.3 |
3.1 |
4.4 |
118 |
5.88 |
0.6 |
a |
|
57BYG009 |
4 |
58.8 |
4 |
2.4 |
2.4 |
1 |
145 |
7.06 |
0.65 |
a |
|
57BYG060 |
2 |
61.74 |
2.6 |
2 |
1.3 |
3 |
118 |
5.88 |
0.6 |
b |
|
57BYG061 |
2 |
29.4 |
6 |
0.5 |
12 |
24 |
60 |
3.33 |
0.45 |
c |
|
57BYG066 |
4 |
41.16 |
6 |
0.85 |
7.1 |
9 |
118 |
5.88 |
0.6 |
a |
|
57BYG069 |
4 |
58.8 |
6 |
1.2 |
5 |
8 |
145 |
7.06 |
0.65 |
a |
|
57BYG070 |
4 |
88.2 |
5.4 |
1.5 |
3.6 |
6 |
230 |
9.8 |
1.0 |
a |
|
57BYG084 |
4 |
58.8 |
12 |
0.6 |
20 |
22 |
145 |
7.06 |
0.65 |
a |
|
57BYG085 |
2 |
35.28 |
12 |
0.38 |
32 |
62 |
60 |
3.33 |
0.45 |
d |
|
57BYG106 |
2 |
68.6 |
8.4 |
0.7 |
12 |
30 |
145 |
7.06 |
0.65 |
c |
|
57BYG601 |
4 |
58.8 |
2.25 |
2.25 |
1.0 |
2 |
145 |
7.06 |
0.65 |
e |
|
57BYG602 |
4 |
58.8 |
4.2 |
1.5 |
2.6 |
5 |
145 |
7.06 |
0.65 |
f |
|
57BYG701 |
4 |
88.2 |
3.36 |
2.0 |
1.68 |
2 |
230 |
9.8 |
1.0 |
e |
外形圖(Dimensions)：
|
型號 |
007 |
007-04 |
008 |
009 |
060 |
061 |
066 |
069 |
070 |
084 |
085 |
106 |
601 |
602 |
701 |
|
L（mm） |
41 |
51 |
57 |
57 |
51 |
41 |
51 |
56 |
76 |
56 |
41 |
56 |
56 |
56 |
76 |
|
L1（mm） |
21 |
21 |
21 |
21 |
20 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |

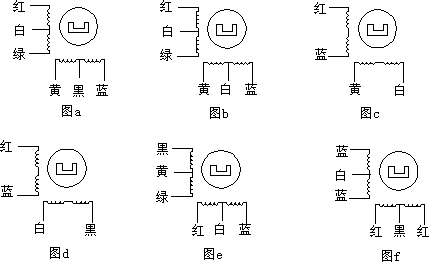

接線圖(Wiring Diagram)：
