57BYGH系列 | |||
 |
|||
|
基本參數(General Specifications)：
步距角（Step Angle）--------------------------------------- 1.8°/0.9°(full step/ half step)
步距角精度(Step Angle Accuracy)------------------------------------±5%(full step, no load)
電阻精度（Resistance Accuracy）------------------------------------------------------±10%
電感精度(Inductance Accuracy) --------------------------------------------------------±20%
溫升(Temperature Rise)---------------------------------80℃ Max(rated current, 2 phases on)
環(huán)境溫度(Ambient Temperature Range)------------------------------------------ -20℃∽+50℃
絕緣電阻(Insulation Resistance)---------------------------------------- 100MΩ Min. 500VDC
絕緣介電強度（Dielectric Strength）------------------------------- 500VAC 50Hz 1mA 1 Minute
絕緣等級(Insulation Class)--------------------------------------------------- B級(130℃級)
軸向變形(Shaft Axial Play)--------------------------------------------0.08mm Max(450g Load)
徑向跳動 (Shaft Radial Play)------------------------------------------0.02mm Max(450g Load)
最大徑向力(Max. radial force) ---------------------------------- 75N (20mm from the flange)
最大軸向力(Max. axial force) --------------------------------------------------------- 15N
旋轉方向(Rotation)----------------------------------------------- CW(See From Front Flange)
主要參數(Electrical Specifications)：
|
型 號 |
機身長L |
保持轉矩 |
電壓 |
電流 |
電阻 |
電感 |
轉動慣量 |
引出線數 |
定位力矩 |
重量 |
|
57BYGH001 |
41 |
0.4 |
7.2 |
0.6 |
12 |
20 |
135 |
4 |
0.025 |
0.42 |
|
57BYGH002 |
41 |
0.35 |
5.7 |
1.0 |
5.7 |
4.5 |
135 |
6 |
0.025 |
0.42 |
|
57BYGH003 |
41 |
0.35 |
2.8 |
2.0 |
1.4 |
1.0 |
135 |
6 |
0.025 |
0.42 |
|
57BYGH101 |
50 |
0.7 |
7.2 |
0.6 |
12.0 |
32 |
220 |
4 |
0.028 |
0.55 |
|
57BYGH102 |
50 |
0.7 |
2.4 |
3.0 |
0.8 |
2.4 |
220 |
4 |
0.028 |
0.55 |
|
57BYGH103 |
50 |
0.6 |
12.2 |
0.38 |
32 |
38 |
220 |
6 |
0.028 |
0.55 |
|
57BYGH201 |
54 |
0.9 |
2.8 |
2.5 |
1.1 |
3.6 |
260 |
4 |
0.04 |
0.6 |
|
57BYGH202 |
54 |
0.9 |
2.4 |
3.0 |
0.8 |
1.2 |
260 |
6 |
0.04 |
0.6 |
|
57BYGH203 |
54 |
0.9 |
6.2 |
1.0 |
6.2 |
10 |
260 |
6 |
0.04 |
0.6 |
|
57BYGH301 |
76 |
1.5 |
5.9 |
1.4 |
4.2 |
15 |
460 |
4 |
0.07 |
1.0 |
|
57BYGH302 |
76 |
1.5 |
3.0 |
3.0 |
1.0 |
2.1 |
460 |
6 |
0.07 |
1.0 |
|
57BYGH303 |
76 |
1.5 |
8.6 |
1.0 |
8.6 |
15 |
460 |
6 |
0.07 |
1.0 |
|
57BYGH401 |
115 |
2.5 |
4.2 |
4.2 |
1.0 |
3.6 |
880 |
8 |
0.098 |
1.5 |
*以上產品為基本型，可根據用戶要求訂做派生：軸伸、電流、高低溫、密封等

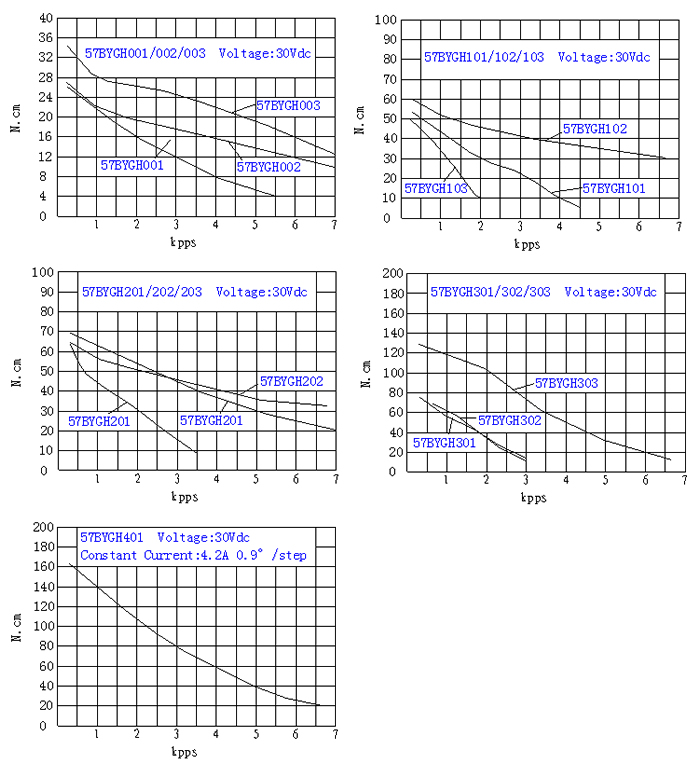

運行矩頻特性(Pull-out Torque-pulse curve)：
