F110BYG350 | |||
 |
|||
|
基本參數(General specifications)：
步距角(step Angle)----------------------------------------------------------1.2°/0.6°(整步full/半步half）
步距角精度(Step Accuracy)-------------------------------------------------±5%(整步full,空載no load)
溫升(Temperature Rise)---------------------------------85K最大Max(rated current, 2 phases on).
環境溫度(Ambient Temperature Range)------------------------------------------------ -20℃~+50℃
絕緣電阻(Insulation Resistance)---------------------------------------------- 100MΩ Min. 500VDC
絕緣介電強度（Dielectric Strength）-------------------------------1000VAC 50Hz 1mA 1 Minute
絕緣等級(Insulation Class)--------------------------------------------------------------F級 (155Class)
徑向跳動(Shaft Radial Play)----------------------------------------------- 0.02mm Max(300N Load)
軸向變形(Shaft Axial Play)-------------------------------------------------- 0.08 mm Max.(60N Load)
最大徑向力(Max. radial force)-----------------------------------------220N(20mm from the flange)
最大軸向力(Max. axial force) ---------------------------------------------------------------------------60N
旋轉方向(Rotation)------------------------------------------------------- CW(See From Front Flange)
|
型 號 |
L 機身長度 (mm) |
保持轉矩 (N.m) Min. |
額定 電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
轉動 慣量 (kg.cm²) |
引出 線數 |
定位轉矩 (N.cm) Max. |
電機重量 (kg) |
|
F110BYG350 |
135 |
8 |
4.2 |
1.17 |
10.87 |
5.83 |
3 |
30 |
4.5 |
|
F110BYG350A |
165 |
12 |
4.2 |
2.33 |
20.17 |
9.41 |
3 |
50 |
6.1 |
|
F110BYG350B |
206 |
16 |
4.8 |
2.25 |
27 |
14.28 |
3 |
60 |
8.3 |
|
F110BYG350C |
247 |
22 |
5.2 |
2.17 |
33.73 |
19.16 |
3 |
70 |
10.4 |
*以上所列產品為基本型，可定制特殊要求的產品

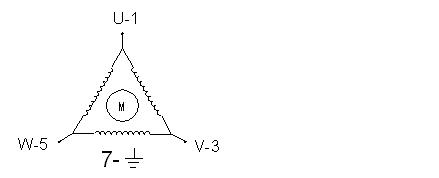

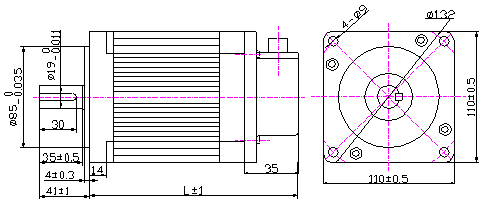

接線圖： 外形圖：

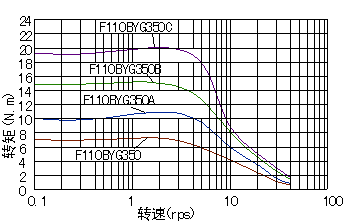

運行矩頻特性:
