60ST-M系列 200-600W | |||
 |
|||
|
技術數據(Servo Motor Specifications)：
|
規格/型號 |
60ST-M00630 |
60ST-M01330 |
60ST-M01930 |
|
|
額定功率Rated Power(w) |
200 |
400 |
600 |
|
|
額定轉矩Rated Torque(N.m) |
0.64 |
1.27 |
1.91 |
|
|
最大轉矩Max Torque(N.m) |
1.91 |
3.82 |
5.73 |
|
|
額定轉速Rated speed(r/min) |
3000 |
3000 |
3000 |
|
|
最大轉速M(fèi)ax speed(r/min) |
3600 |
3600 |
3600 |
|
|
額定電流Rated Current(A) |
1.27 |
2.5 |
3.73 |
|
|
最大電流Max Current(A) |
3.69 |
7.33 |
11.0 |
|
|
轉子轉動慣量Rotor Inertia（kg.cm2） |
0.17 |
0.30 |
0.44 |
|
|
電機重量Motor Weight(kg) |
1.0 |
1.4 |
1.8 |
|
|
負載慣量 |
≤電機轉子慣量的10倍 |
|||
|
速度/位置檢測器 |
增量型光電編碼器;2500p/rev. |
|||
|
結構 |
全封閉、自冷卻（防護等級IP65） |
|||
|
工作電壓AC |
單相220V-15%-+10% 50/60Hz(300V) |
|||
|
工作方式 |
連續 |
|||
|
絕緣等級 |
B |
|||
|
周圍溫度 |
0-40°C（不結冰），保存：-25-70°C（不結冰） |
|||
|
周圍濕度 |
80%RH以下（不凝水），保存：90%RH以下（不凝水） |
|||
|
環境條件 |
室內（不直接受陽光照曬），遠離腐蝕性氣體、可燃物等 |
|||
|
高度 |
海拔5000m以下 |
|||
|
振動 |
軸向：24.5m/S2 徑向：49 m /S2 |
|||
接線方式（Wiring Diagram）：
電機線 Motor Line
|
插件芯編號 |
1 |
2 |
3 |
4 |
|
內容 |
U紅 |
V黃 |
W藍 |
GND黃/綠 |
編碼器線Encoder Line
|
編號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
內容 |
A+ |
A- |
B+ |
B- |
Z+ |
Z- |
U+ |
U - |
V + |
V- |
W+ |
W- |
VCC |
GND |
接地 |

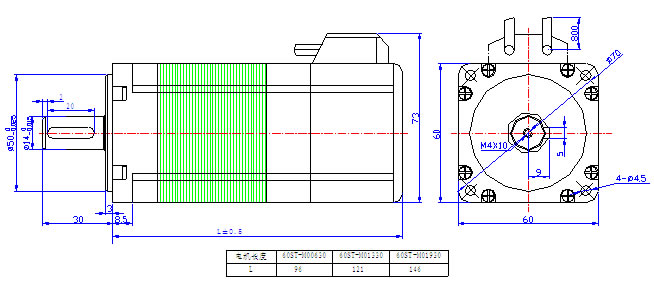

外形圖Figure：

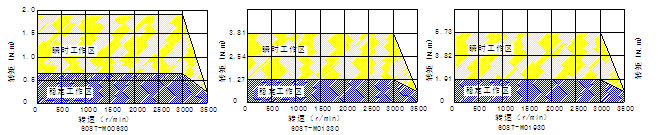

伺服電機轉矩特性(Pull-out Torque-speed curve)：
制動電機使用說明：
1、帶制動功能的60系列伺服電機的機身長度比標準電機長55mm；
2、電機運轉前請把制動器的控制線接到24VDC電源上（電流要求2A）, 制動器的控制線不分正負。
伺服電機安裝注意事項：
1、在安裝/拆卸耦合部件到電機軸伸上時，不要用力敲打，防止電機另一端的編碼器損壞；
2、盡量使同心度做到最佳，延長電機壽命。
