130ST-M系列 1-4KW | |||
 |
|||
|
技術數據(Servo Motor Specifications)：
|
規格/型號
|
130ST-M4025 |
130ST-M |
130ST-M |
130ST-M |
130ST-M |
130ST-M |
130ST-M |
130ST-M |
|
|
額定功率Rated Power(w) |
1047 |
1300 |
1571 |
1963 |
1613 |
2618 |
2356 |
3927 |
|
|
額定轉矩Rated Torque(N.m) |
4.0 |
5.0 |
6.0 |
7.5 |
7.7 |
10.0 |
15.0 |
15.0 |
|
|
最大轉矩Max Torque(N.m) |
12.0 |
15.0 |
18.0 |
22.8 |
23.1 |
30.0 |
39.0 |
39.0 |
|
|
額定轉速 |
2500 |
2500 |
2500 |
2500 |
2000 |
2500 |
1500 |
2500 |
|
|
最大轉速 |
3000 |
3000 |
3000 |
3000 |
2500 |
3000 |
2000 |
3000 |
|
|
額定電流Rated Current(A) |
4.0 |
5.0 |
6.0 |
7.5 |
6.0 |
10.0 |
9.0 |
15 |
|
|
最大電流Max Current(A) |
12 |
15 |
18 |
22.0 |
18.0 |
30.0 |
27.0 |
45 |
|
|
轉子轉動慣量Rotor Inertia（kg.cm2） |
11 |
12 |
13.3 |
18.2 |
18.2 |
24 |
35 |
35 |
|
|
電機重量Motor Weight(kg) |
6.1 |
7.1 |
7.6 |
8.4 |
8.5 |
10.8 |
14.0 |
14.0 |
|
|
速度/位置檢測器 |
增量型光電編碼器;2500p/rev. |
||||||||
|
結構 |
全封閉、自冷卻（防護等級IP65） |
||||||||
|
工作電壓AC |
三相220V-15%-+10% 50/60Hz(300V) |
||||||||
|
工作方式 |
連續 |
||||||||
|
絕緣等級 |
F |
||||||||
|
周圍溫度 |
0-40°C（不結冰），保存：-25-70°C（不結冰） |
||||||||
|
周圍濕度 |
80%RH以下（不凝水），保存：90%RH以下（不凝水） |
||||||||
|
環境條件 |
室內（不直接受陽光照曬），遠離腐蝕性氣體、可燃物等 |
||||||||
|
高度 |
海拔5000m以下 |
||||||||
|
振動 |
軸向：24.5m/S2 徑向：49 m /S2 |
||||||||
接線方式（Wiring Diagram）：
電機航插 Motor Line
|
航插芯編號
|
1 |
2 |
3 |
4 |
|
內容 |
GND |
U |
V |
W |
編碼器航插 Encoder Line
|
編號
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
內容 |
接外殼 |
VCC |
GND |
A |
B |
Z |
A’ |
B’ |
Z’ |
U |
V |
W |
U’ |
V’ |
W’ |

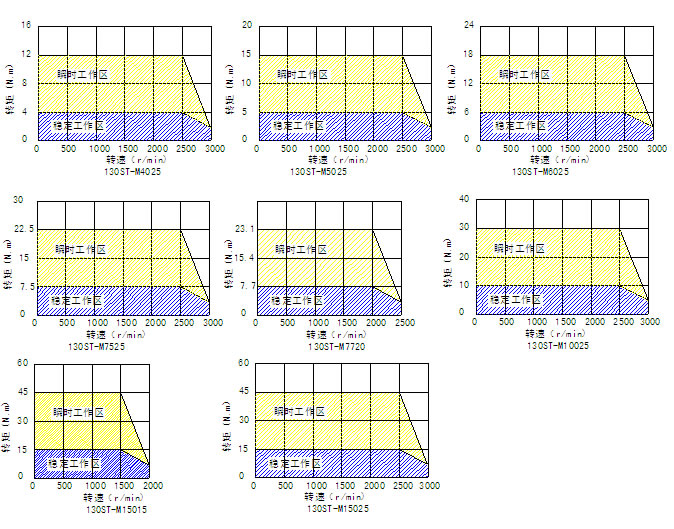

伺服電機轉矩特性(Pull-out Torque-speed curve)：

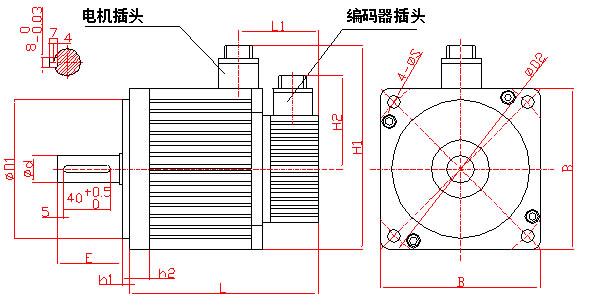

外形圖Figure：
外形尺寸: *表中所列為代表性產品,可根據用戶要求訂作.
|
尺 寸
型 號 |
D1 |
B |
d |
E |
h1 |
h2 |
H1 |
H2 |
L1 |
L |
D2 |
S |
|
|
不帶剎車 |
帶剎車Z |
||||||||||||
|
130ST-M4025 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
164 |
223 |
145 |
9 |
|
130ST-M5025 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
179 |
238 |
145 |
9 |
|
130ST-M6025 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
184 |
243 |
145 |
9 |
|
130ST-M7525 130ST-M7720 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
204 |
263 |
145 |
9 |
|
130ST-M10025 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
229 |
288 |
145 |
9 |
|
130ST-M15015 |
110h6 |
130 |
22 |
52 |
5 |
14 |
178 |
118 |
58 |
279 |
338 |
145 |
9 |
制動電機使用說明：
1、制動器由一個三芯航插引出；
2、電機運轉前請把制動器的控制線接到24VDC電源上（電流要求2A）, 制動器的控制線不分正負。
伺服電機安裝注意事項：
1、在安裝/拆卸耦合部件到電機軸伸上時，不要用力敲打，防止電機另一端的編碼器損壞；
2、盡量使同心度做到最佳，延長電機壽命。
