86CF系列 高轉矩低振動 | |||
 |
|||
|
混合步進伺服電機 86CF 系列 高轉矩低振動
基本參數：
步距角 ----------------------------------------------------------------------------------------------------------------- 1.8° (整步)
步距角精度 ---------------------------------------------------------------------------------------------------±5%(整步，空載)
電阻精度 ---------------------------------------------------------------------------------------------------------------------±10%
電感精度 ---------------------------------------------------------------------------------------------------------------------±20%
溫升 ----------------------------------------------------------------------------------------80℃ Max (額定電流, 2相通電時)
環境溫度 -------------------------------------------------------------------------------------------------------- -20℃∽+
絕緣電阻 ----------------------------------------------------------------------------------------------
絕緣介電強度 -----------------------------------------------------------------------------------750VAC 50Hz 1mA 1分鐘
絕緣等級--------------------------------------------------------------------------------------------------------------------- B 級
主要參數:
型號 | L 機身長度 (mm) | 保持轉矩 (N.m) Min. | 額定 電流 (A) | 相電阻 (Ω) | 相電感 (mH) | 轉動 慣量 (kg.cm2) | 電機重量 (kg) | |
2500 線編碼器 | 1000 線編碼器 | |||||||
86CF8060-2500 | 86CF8060-1000 | 80 | 4.0 | 6 | 0.426 | 4.8 | 1.23 | 2.3 |
86CF10060-2500 | 86CF10060-1000 | 100 | 6.6 | 6 | 0.528 | 5.5 | 2.7 | 3.3 |
86CF11860-2500 | 86CF11860-1000 | 118 | 8.7 | 6 | 0. 57 | 4.5 | 3.3 | 3.7 |
86CF13060-2500 | 86CF13060-1000 | 130 | 10 | 6 | 0.55 | 6.0 | 4.0 | 4.0 |
86CF15060-2500 | 86CF15060-1000 | 150 | 12 | 6 | 0.7 | 4.8 | 5.1 | 5.5 |
*以上所列產品為基本型，可定制特殊要求的產品

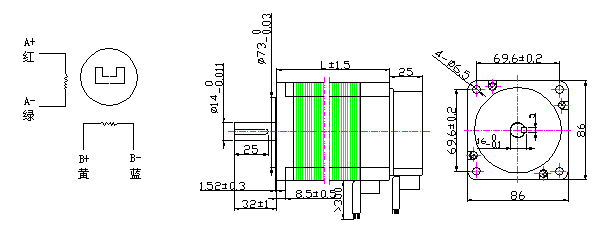

接線圖： 外形圖：
編碼器：
顏色 | 紅 | 黑 | 藍 | 藍/黑 | 綠 | 綠/黑 |
定義 | +5VDC | 0V | A+ | A- | B+ | B- |

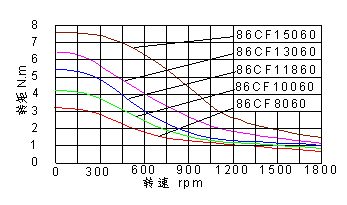

運行矩頻特性：
